在某些光伏項目上，當給定了一定的土地面積、直流側安裝容量，在面臨組件選型時，需要考慮如何將組件鋪滿，不同的組件由于尺寸、功率不同，他們的間距設計也不完全相同。如何在滿足邊界條件的基礎上，又能降低LCOE，進行技術方案的決策？投資方或設計院當面臨這個問題時，不妨這樣來考慮：
1.同土地面積同直流側容量，不同組件前后間距比例的速算
假設：
1#組件的功率為P1，組件長度L1，寬度W1，面積A1，陣列前后排間距為Pitch1，土地利用率為GCR1。
2#組件的功率為P2，組件長度L2，寬度W2，面積A2，陣列前后排間距為Pitch2，土地利用率為GCR2。
根據相同的土地面積S，及相同容量為邊界條件得到如下公式：
S*GCR1/S1*P1=S*GCR2/S2*P2
GCR2=GCR1*P1*S2/(P2*S1)
Pitch2=L2/GCR2
如果組件面積相同，即S1=S2，可進一步得到：
Pitch2=Pitch1*P2/P1
【算例】：組件1#是210方片電池組件，其尺寸為2384*1303，功率720W，間距12m，那么其GCR1=39.9%，組件2#為210R組件，其尺寸為2382*1134，功率660W。那么組件2#的前后距離可計算為：
GCR2=2382*1134/(2384*1303)*39.9%*720/660=37.85%。
那么Pitch2=4.78/37.85%=12.62(m)。
也就是說，相同的土地面積以及組件安裝方式下，660W的組件前后間距可達到12.62m，其排布以后的裝機容量，與720W組件12m間距布置的容量相同。
2.同土地面積同直流側容量，組件間距增加方案的經濟性
高效組件由于效率提升，相同的直流側容量下，可減少組件數量，繼而減少了系統的BOS成本，以及節省土地使用面積。如果按上述邏輯，通過合理的增加間距，實現相同的裝機容量，系統端成本的變化主要是交直流線纜、土地成本的變化。
假設估算場景位于青海，組件功率660W，效率24.43%，直流容量133MW，按正常間距計算土地面積節省，按間距增加方案，土地面積增加。

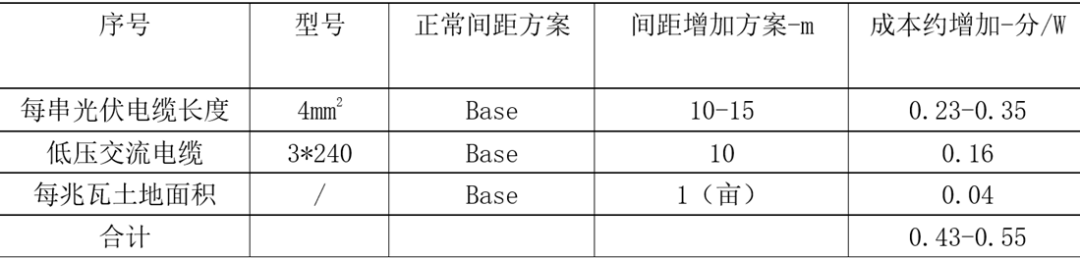

通過簡單測算，660W組件采用間距增加方案的成本變化如下：

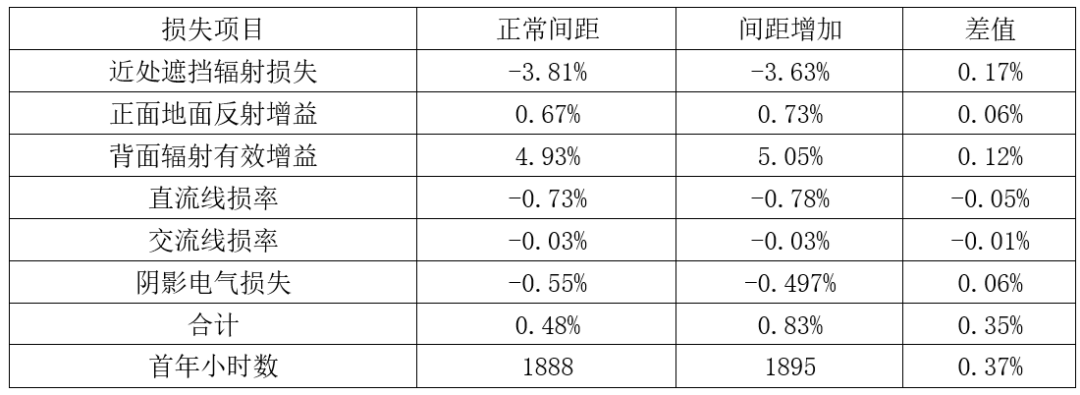

通過PVsyst模擬仿真，間距增加方案的首年發電提升約0.37%，通過損耗分析，主要來自：陣列的前后排陰影遮擋損失及電氣損失減少、組件背面輻射接收量增加等。
3.經濟性分析
按照相同LCOE原理，若生命周期內0.37%的發電提升比例，折算成系統成本約1.1分/W的節省。因此，高效組件間距增加所帶來的系統價值約為0.56分至0.68分。
- 成本增加：0.43-0.55分/W
- 發電增益：生命周期內等效LCOE節省約1.1分/W
- 凈收益：0.56-0.68分/W（發電增益覆蓋成本后凈節?。?/span>
4.結論
高效率組件優勢：減少組件數量，降低BOS成本（支架、安裝等）；給定土地面積、容量一定時，通過合理增加間距，提升發電效率，降低單位度電成本。
-
- 電纜和土地成本需通過精細化設計優化；
- 間距增加需結合地形與陰影遮擋情況，避免過度設計。
- 由于場區形狀的不同，布置與計算結果會有差異，建議采用Candela3D軟件根據場區特點進行快速的實際布置與優化。
注：以上分析基于青海地區典型項目參數，實際應用中需結合具體場景優化。
