PVsyst 8.0版本中，地形圖的導入方法可以通過多種途徑實現，具體如下：

1）直接下載衛星地形數據

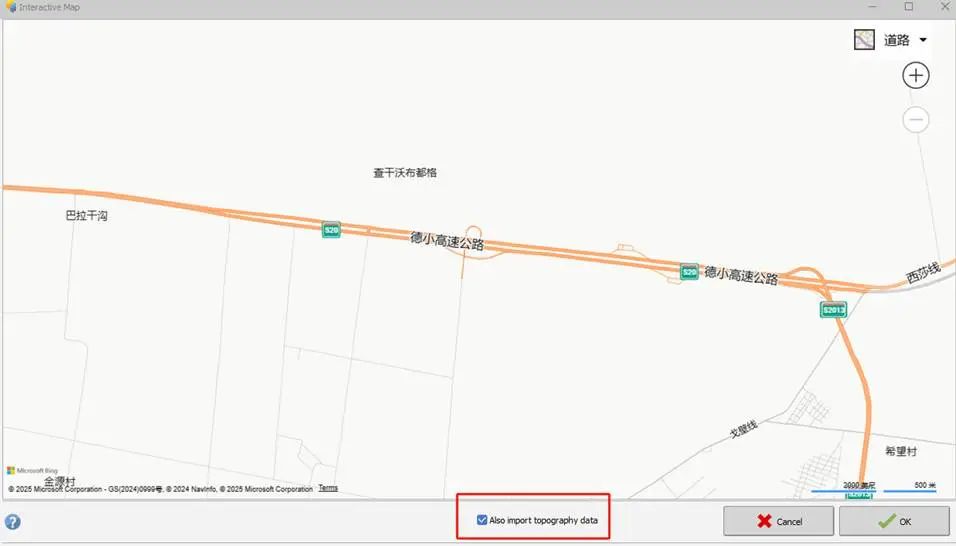

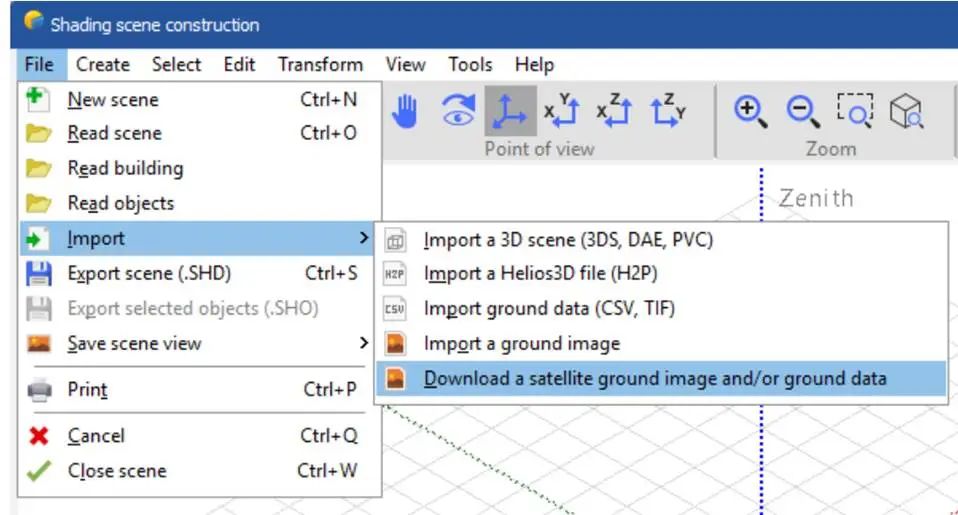

PVsyst V8內置了“下載衛星地面圖像和/或地面數據”功能，操作時選擇“Shading scene construction”界面，根據如下圖選擇，同時勾選“Also import topography data ”，無需手動選擇地圖點或轉換CSV格式，系統會自動讀取該項目所在的經緯度信息，處理數據并導入圖像和地形數據，顯著提升效率。此方法適用于快速獲取基礎地形信息。

2）通過谷歌地球軟件轉換后導入

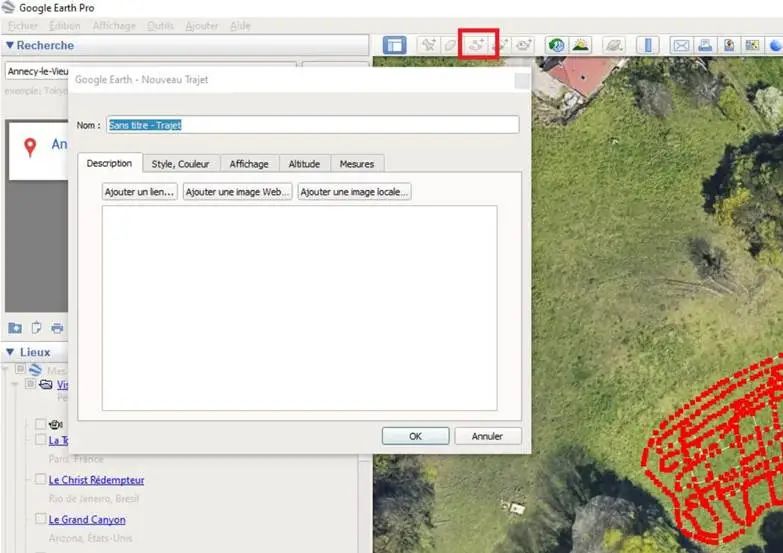

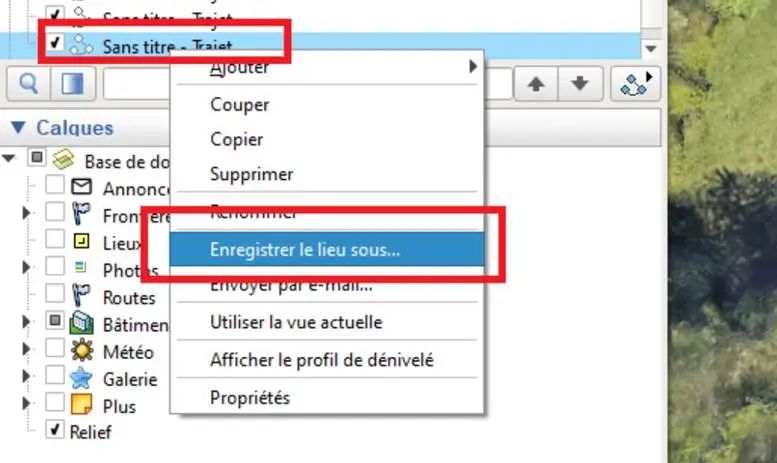

打卡谷歌地球pro版本，點擊“Tools>Options>Navigation”，并使得地圖中出現的地形始終處于俯視圖狀態，通過鼠標選擇好地形區域。使用路徑工具；使用鼠標工具盡可能的畫出更多的點，在“Altitude tab（高度選項卡）”，選擇“Ground level（地面）”。點擊“確定”，完成路徑勾選。選擇生成的地形路徑，保存為kml格式。

打開地形csv轉換工具網址：

https://www.gpsvisualizer.com/convert_input。

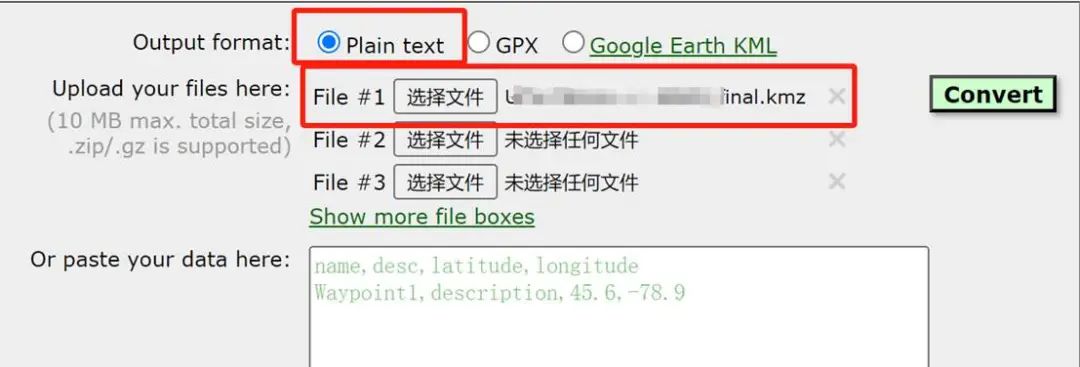

選擇輸出格式為“plain text”，上傳kml文件。

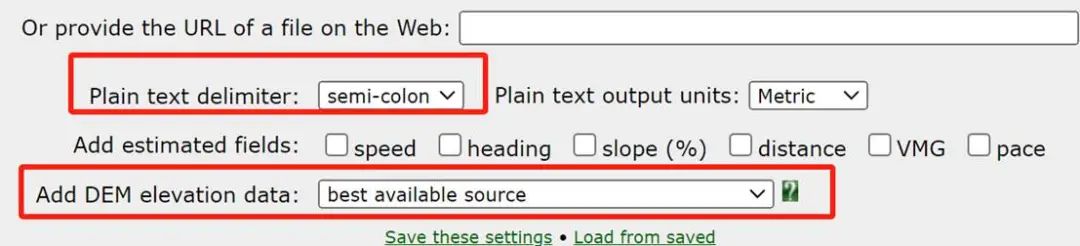

選擇“分號Semi-colon”作為“純文本分隔符Plain text delimiter”
“Add DEM elevation data增加高程數據” 列表，選擇“最優來源Best available source”。

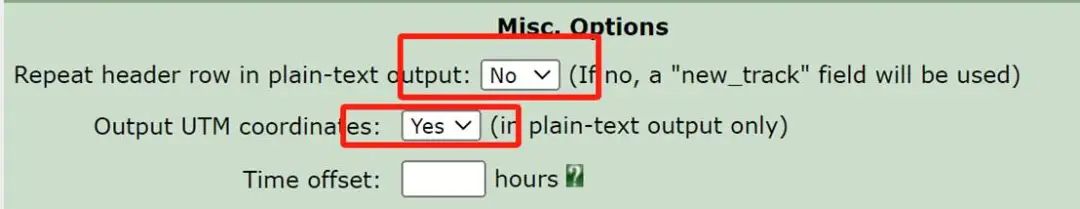

點開：高級選項，“在純文本輸出中重復標題行”，選擇“否”?！拜敵鯱TM坐標”選擇“是”。

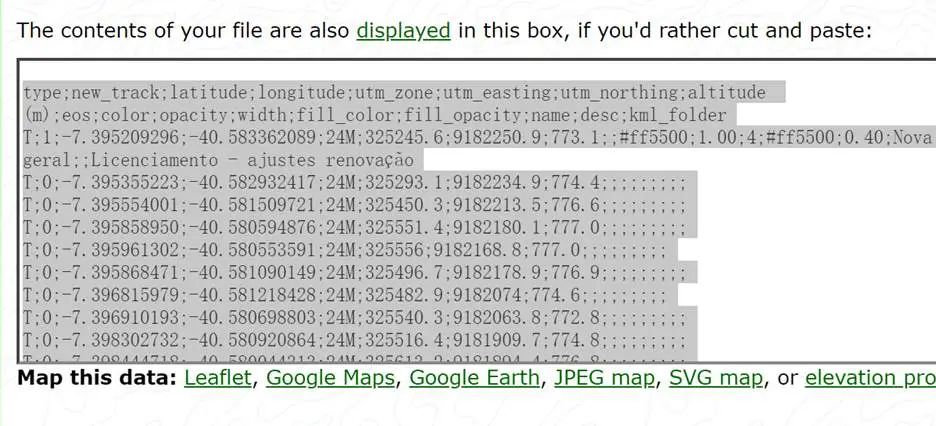

點擊“轉換”。并復制圖中所示的所有內容，粘貼到EXCEL。

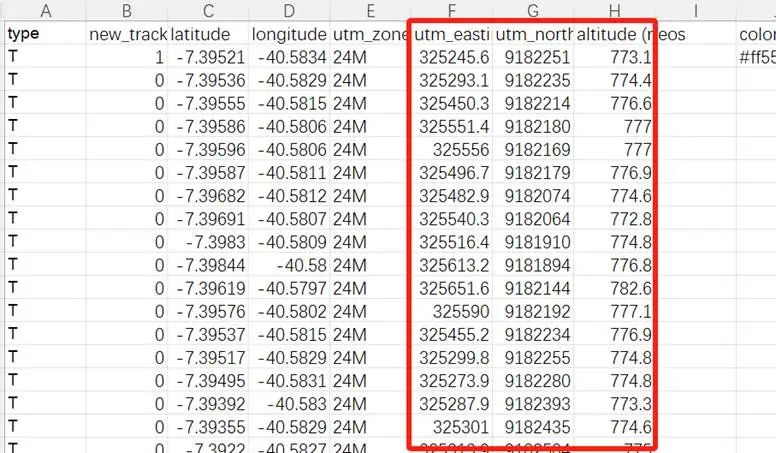

在EXCEL中將數據進行分列處理，只保留圖中所示，“utm_easting”,“utm_northing” and “altitude”三列，其他的均刪除，完成后保存為csv格式的文件。

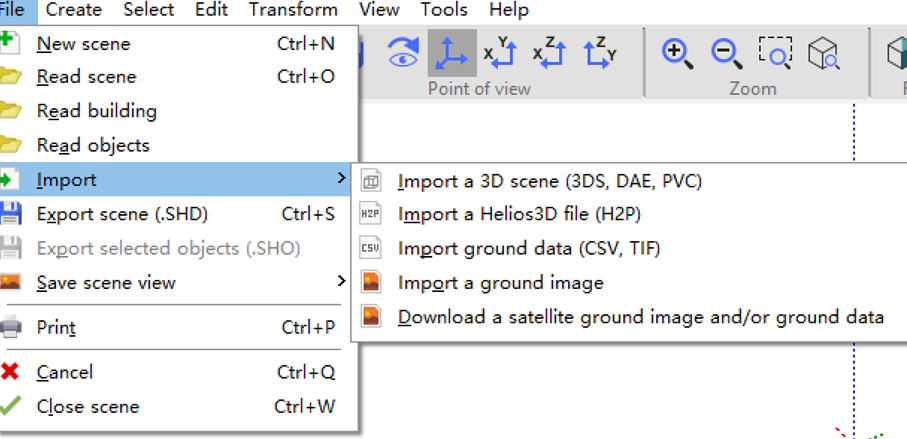

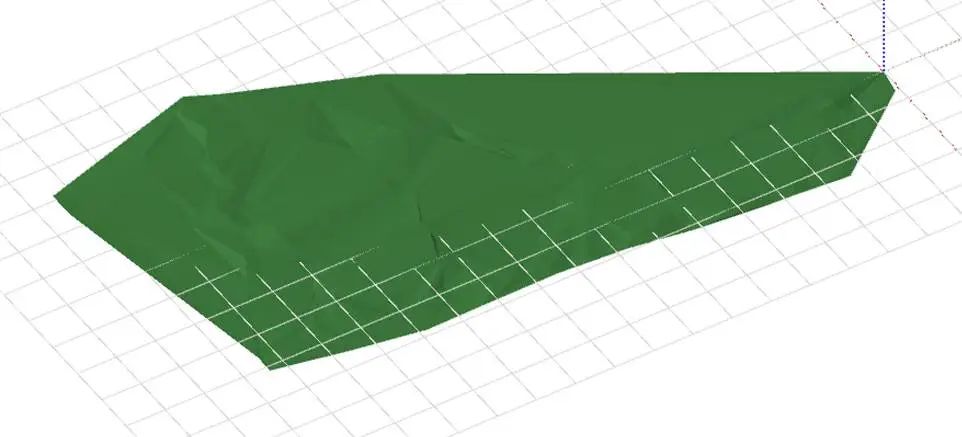

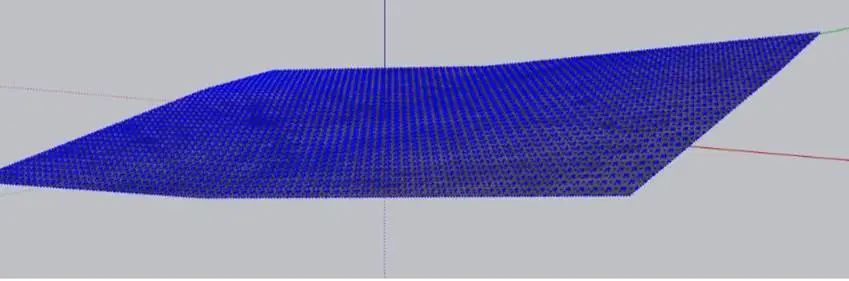

回到軟件的三維建模截面，“File>Import>Import ground data (CSV)”,導入剛保存的數據文件，即可生成地形圖，這里面需要注意，在北半球，可能需要圍繞場景原點旋轉180°以便正確放置。

3）基于SketchUp軟件導入地形

在SketchUp中通過“添加位置”，通過縮放工具，導入需要的地形區域。

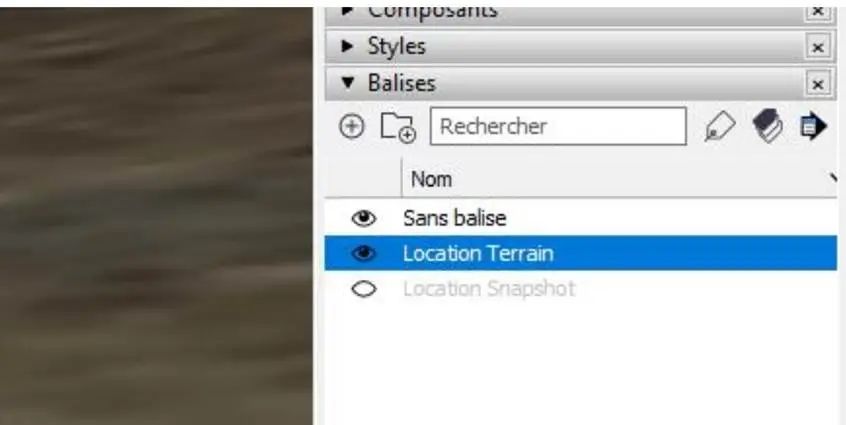

調整后使“快照snapshot”層不可見，“地形local terrain”層可見。

右鍵單擊地面圖像，選擇“解鎖”，然后選擇“炸開”。并將模型導出為dae格式。

回到PVsyst軟件，三維建模截面：

“File>Import>Import a 3D scene (3DS,DAE,PVC)”, 選擇導入。

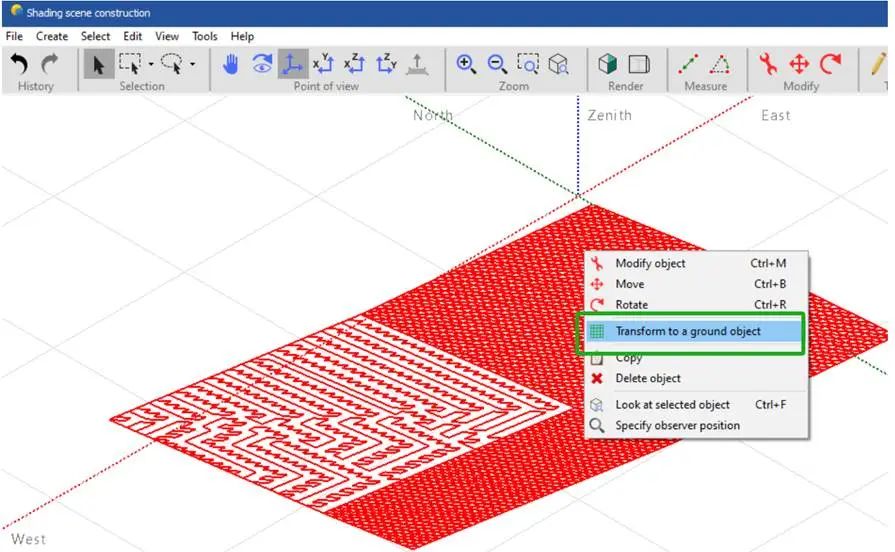

右鍵點擊模型，選擇“Transform to a ground object轉換成地形”。

4）基于SketchUp軟件將CAD文件轉換為DAE文件

在SketchUp中通過導入DEM文件生成地形模型，調整尺寸、添加紋理和細節后，導出為`.dae`或`.dwg`格式。PVsyst支持直接導入`.dae`文件，或通過轉換工具將`.dwg`轉換為`.dae`后導入。

以上方法可根據項目需求靈活選擇，建議優先使用PVsyst內置的衛星數據功能簡化流程，復雜地形則結合第三方工具處理。
